دستگاه دیاگ چیست و چه مواردی در دستگاه دیاگ قابل تشخیص است؟

وقتی در خیابانی قدم میزنید اگر سرتان را بچرخانید و به مکانیکی های دور و اطراف خود نگاهی بیاندازید دیاگ زدن لقلقه زبان تک تک آنهاست.در آن لحظه که چنین نوشتاری را مشاهده میکنید شاید به این فکر بیفتید که اصلا دیاگ یعنی چی ؟ به چه دلیلی باید دیاگ زد؟ و یا اینکه کلا دیاگ چه دردی را اصلا دوا میکند. در این مقاله قصد داریم تمام این سوالات را تا جای ممکن پاسخ دهیم با ما همراه باشید.

دیاگ، اصلا برای چه؟

در اوایل دهه ۸۰ بود که صنعت خودروسازی به فکر این افتاد که باید برای خودروهایی که تولید میشوند راهی قرار دهد تا مکانیک ها بتوانند بدون اینکه دل و روده خودرو را کف زمین پهن کنند از ایرادات آن آگاه شوند و فقط قطعاتی را که نیاز به تعمیر دارد را جدا و تعمیر کنند. برای تحقق این امر کامپیوتر های هوشمندی وارد خودروها شدند که روی خودرو نصب میشدند و از آن طرف نیز روی نقاط حیاتی خودرو مانند گیربکس، ترمزها، خنک کننده ها، قطعات برقی، قطعات حیاتی موتور و امکانات رفاهی و آپشن ها، سنسورها و کنترل کننده هایی نصب میشد که در صورتی که به هر عنوانی دچار خطا و عیب شدند، کد خطایی مربوط به آن نقطه را روی حافظه ای در داخل کامپیوتر خودرو وارد کنند.دیگر دلایلی که چنین کامپیوتری هایی بوجود آمدند، وجود امکانات رفاهی که روز به روز در خودروها بیشتر و بیشتر ظهور پیدا میکنند از دیگر دلایل مهم، بررسی وضعیت آلایندگی یک خودرو است که ورود این نوع کامپیوتر ها رو توجیه میکند.

کامپیوتر خودرو برای شورولت برتا 1995

یکی از اولین کامپیوترهای خودرو که روی شورولت برتا نصب شده بود

حالا با این حال دستگاه دیاگ چیست؟

دیاگ که مخفف کلمه دایاگنوستیک ( Diagnostic ) است به نوعی عملیات خطایابی توسط دستگاه مخصوصی گفته میشود که اطلاعات را از کامپیوتر خودرو استخراج میکند و بعد از آنالیز کدهای خطا موجود در آن، میتوان به ایرادهای جزیی و کلی خودرو پی برد.

دستگاه های دیاگ همگی به نوعی کد خوان هستند و بطور کلی به دو دسته تقسیم میشوند، دسته اول به نام اسکنر ها معروفند که فوق العاده حرفه ای و کارامد هستند.بیشتر این نوع دستگاه ها را در نمایندگی خودروها لوکس، نمایشگاه های مدرن و شرکت های مرتبط با کارشناسی فنی خودرو که به صورت حرفه ای فعالیت میکنند، میتوانید مشاهده کنید. نمونه این نوع از اسکنرها را میتوان دستگاه فوق پیشرفته جی اسکن ( G-SCAN ) نام برد که قابلیت های بسیار فوق العاده ای دارد.

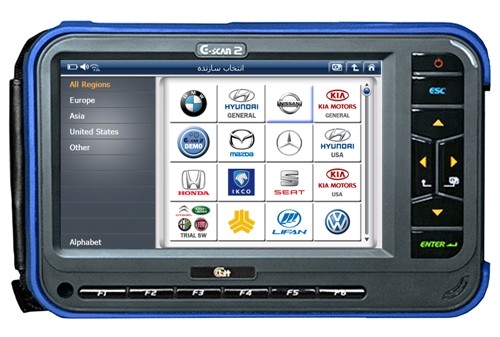

دستگاه جی اسکن 2

یک نمونه از دستگاه جی اسکن ۲ ( G-SCAN 2 )

نمونه ی بعدی دستگاه هایی هستند که بسیار ارزانتر و به قولی دم دستی تر هستند که حتی شما هم شاید بتوانید از آن استفاده کنید. این دستگاه ها هم مانند اسکنر ها هستند با این تفاوت که بعد از اتصال به کامپیوتر خودرو به جای ارسال اطلاعات به اسکنر آن را توسط بلوتوث یا وای فای به کامپیوتر یا موبایل شما ارسال میکنند. کافیست شما اپلیکیشن مرتبط با دستگاه دیاگ مورد نظر را روی کامپیوتر یا موبایل اندرویدی خود نصب کنید تا این دستگاه ها بعد از اتصال به کامپیوتر خودرو اطلاعات را بصورت زنده به کامپیوتر یا موبایل شما ارسال کنند.

اپلیکیشن Torque یکی از بهترین اپلیکیشن های موجود اندرویدی برای خواندن اطلاعات کامپیوتر

کدخوان ها چطور اطلاعات را ارسال میکنند

دستگاه های دیاگ برای اینکه بتوانند اطلاعات کامپیوتر خود را به نمایش در آورند باید به پورت یا درگاهی در خودرو به نام او بی دی ( OBD ) متصل شوند که اینکار توسط یک کد خوان انجام میپذیرد.البته پورت های او بی دی در خودروهای مختلف در جایگاه های مختلفی قرار دارند، بعضی در زیر داشبورد، بعضی هم زیر کاپوت و بعضی ها هم در کنسول میانی خودرو.

نمونه از پورت او بی دی که در زیر داشبورد خودرو جای دارد

از سال ۱۹۹۶ به قبل نسخه اول او بی دی ها ( OBD1 ) روی خودروها نصب میشد که برای اتصال به این نوع درگاه حتما میبایست نوعی پورت مخصوص همان خودرو وجود داشت ولی بعد از آن تمامی خودروها مجهز به درگاه او بی دی نسخه ۲ ( OBD2 ) شدند که دیگر براحتی میشد با هر دستگاهی اطلاعات کامپیوتر خودرو رو به نمایش در آورد.

دستگاه های دیاگ بعد از اتصال به درگاه OBD اطلاعات آن را از پین ها مختلف آن خوانده و آن را یا به اسکنری و یا اینکه توسط یک واسط مانند بلوتوث یا وای فای به موبایل یا کامپیوتر ارسال میکند و بعد از آن نیز تجزیه و تحلیل کدهای ارسال شده به عهده ی اسکنر و یا اپلکیشینی است که کدها رو میخواند.

چه مواردی در دستگاه دیاگ قابل رویت است

اسکنرهای حرفه ای تفاوت خود را اینجا نشان میدهند. اسکنرها با داشتن پایگاه داده عظیمی که از کدهای خطا و دلایل آنها در اختیار دارند براحتی به یک مکانیک حرفه ای کمک میکنند تا کد خطا را بصورت کامل تجزیه و تحلیل و عیب یابی کند و حتی این اسکنر ها این قابلیت را دارند که بصورت دستی توسط مکانیک سنسور ها خودرو را دستکاری کنند و یا بعضی از کدهای خطا را پاک کنند.البته فقط اگر قطعه مورد نظر مشکل فیزیکی واقعی نداشته باشد پاک کردن کد خطا علاجی خواهد بود، در غیر اینصورت اینکار فایده آنچنانی ندارد و قطعه باید تعمیر شود.

ولی در حالت کلی اکثر دستگاه های دیاگ قابلیت تشخیص مشکلات برقی خودرو، سنسور های حیاتی خودرو مانند سنسور اکسیژن، سنسور کاتالیزور، سنسور ABS و اگر خودرو اتومات باشد قابلیت خواندن پارمترهایی مرتبط به گیرباکس خودرو مانند فشار روغن گیرباکس را دارند که برای تشخیص سلامت گیربکس بسیار با اهمیت و حیاتی است.هر چه خودرو حرفه ای تر و پیچیده تر باشد ( معمولا خودروهای لوکس ) پارامترها، کدهای و وضعیت های بیشتری را میتوان با دستگاه دیاگ از آنها استخراج کرد و هر چه خودرو ساده تر و مکانیکی باشد مسلما این پارامترها کمتر و کمتر خواهند بود.یکی از موارد قابل تشخیص محبوب در دستگاه دیاگ قابلیتتشخیص دستکاری کیلومتر خودرو است که بسیار بسیار کاربردی است که به شدت میتواند مچگیر خوبی برای فروشنده ها و دلالان متخلف و درغگو باشد.

پارامترهای نمایشی برای دستگاه دیاگ در اپلیکیشن TORQUE

پارامترهایی که در اپلیکیشن TORQUE قابل رویت هستند مواردی مانند کیلومتر خودرو، سوخت، ولتاژ باطری و …

دیاگ زدن فقط نمایش داده ها نیست

با وجود اینکه دستگاه دیاگ بسیاری از اطلاعات و وضعیت ها خودرو را به نمایش در می آورد ولی تحلیل این اطلاعات آنقدر ها هم ساده نیست. بعضی وقتها کدها یکسان است ولی دلایل میتواند متفاوت باشد و در اغلب مواقع تحلیل داده هاست که کار را مشکل میکند و نیازمند یک کارشناس حرفه ای است تا بتواند بعد از خواندن آن کد، تحلیل و گراف های آماری دقیقا وضعیت خودرو را تشخیص دهد.بنابراین به این سادگی ها هم فکر میکنید نیست که مثلا دستگاهی بخرید، وصلش کنید به او بی دی و بعد از آنهم اطلاعات را بخوانید و همه ایرادات ماشین را خودتان به تنهایی بتوانید دربیاورید.در ضمن در زمانی که خودرو به قولی دیاگ خور نباشد که دیگر هیچ، تنها کسی که میتواند به شما کمک کند فقط یک کارشناس خبره و حرفه ای خودرو است تا بتواند خودرو مورد نظر را برایتان کارشناسی فنی کند.
